Lieu d'origine: | La Chine |
Nom de marque: | BZB |
Certification: | CE,TUV |
Numéro de modèle: | BZB-EX3 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | USD20000-50000 Per Unit |
Détails d'emballage: | Exportation Pacakge ou paquet en métal |
Délai de livraison: | 30-90 |
Conditions de paiement: | TTT ou LC |
Capacité d'approvisionnement: | 2000sets par an |
nom: | Cabine de jet d'industrie | Alimentation d'énergie: | 380V/50HZ/3Ph ou toute autre option |
---|---|---|---|
Utilisant l'énergie: | Option de diesel, de gaz, de vapeur, électrique ou autre | Porte principale: | Pliez le style ou le style de roulement électrique |
Moteur: | Marque chinoise ou marque d'importation | Sytem de contrôle: | Style de commutateur ou contrôle d'écran tactile de PLC |
Mur: | Sheld en métal, ENV, laine de roche d'unité centrale pour l'option | Couleur: | Blanc ou toute autre option |
Application: | Autobus/camion ou d'autres produits métalliques | Sources d'énergie: | l'eau, l'électricité, gaz |
Épaisseur de revêtement: | 10-50um | Dimension: | Comme exigent |
Surligner: | Cabine de pulvérisation d'air d'admission naturelle,cabine de pulvérisation d'air d'admission industrielle |

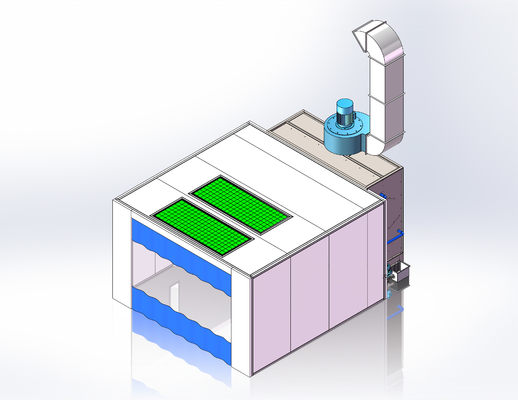

Industrail de meubles de filtre à rideau d'eau de cabine de pulvérisation d'air d'admission naturelle
Dimension | Dimensions intérieures | 15000×5000×5000 (L×W×H) | ||||||
Dimension externe | 16896 × 5146 × 5800 (L × L × H) | |||||||
Porte principale | Structure | Porte pliante manuelle en alliage d'aluminium à 4 vantaux, à l'intérieur et à l'extérieur δ = 0,476 mm de plaque d'acier de couleur, 70 mm d'épaisseur, remplissage interne : production de panneaux muraux EPS, équipée d'une fenêtre d'observation en verre trempé standard, taille : 550 × 1150 mm (L × H) ; | ||||||
Taper | Entrée et sortie latérales | |||||||
Quantité | Taille d'ouverture de porte : 4000 × 4650 mm (L × H), 1 groupe au total ; | |||||||
Porte de service | Structure | La structure du cadre en alliage d'aluminium, la fenêtre d'observation en verre trempé et le dispositif de verrouillage de la pression sont adoptés pour assurer un soulagement de la pression en cas de pression positive intérieure excessive, Taille de la vitre de visualisation : 1000 × 400 × 5 mm | ||||||
Quantité | Taille du vantail de porte : 800 × 2000 mm (L × H), quantité : 2 ensembles au total | |||||||
Armoire de reprise d'air | Structure | Fabriqué en profilé et tôle d'acier, revêtement intérieur et extérieur en tôle d'acier galvanisée δ = 0,8 mm, rempli d'un matériau isolant en laine de roche au milieu et pulvérisé sur la surface ; | ||||||
Quantité | 1 pièce au total | |||||||
Système d'alimentation en air | Cabinet | Le cadre est soudé avec 50 matériaux de moulage, revêtement intérieur et extérieur en tôle d'acier galvanisé δ = 0,8 mm, rempli d'un matériau isolant en laine de roche au milieu et pulvérisé sur la surface ; | ||||||
Ventilateur | Ventilateur centrifuge série YDW, modèle : YDW-5.6M, volume d'air : 20000m³/h.Pleine pression : 820pa, puissance : 7,5kw ; | |||||||
Mode de conduite | Ventilateur centrifuge à rotor externe | |||||||
Quantité | 2 × 7,5 kw par groupe, 1 ensembles au total, volume total d'alimentation en air : 40 000 m³/h, | |||||||
Bruit | ≤85dB | |||||||
Système d'échappement d'air | Cabinet | Le cadre est soudé avec 50 matériaux de moulage, revêtement intérieur et extérieur en tôle d'acier galvanisé δ = 0,8 mm, rempli d'un matériau isolant en laine de roche au milieu et pulvérisé sur la surface ; | ||||||
Ventilateur | Ventilateur centrifuge série 4-82, modèle : 4-82-6.3E, volume d'air : 36037m³/h.Pression totale : 1076pa, | |||||||
Moteur | Puissance : 15kw, nombre de pôles : 4 pôles, | |||||||
Mode de conduite | Entraînement par poulie | |||||||
Quantité | 15kw pour chaque groupe, 1 groupe au total, volume d'air extrait total : 36037 m³/h, | |||||||
Bruit | ≤85dB | |||||||
Système d'éclairage | Plafonnier | 18 groupes × 4 pièces = 72 pièces × 18 W, tube LED ; | ||||||
Type d'installation | 45 ° des deux côtés | |||||||
Lumière inférieure | 20 groupes × 2 pièces = 40 pièces × 18 W, tube LED ; | |||||||
Type d'installation | 10 groupes de mur gauche et 10 groupes de mur droit sont installés verticalement de haut en bas alternativement, | |||||||
Verre | La lampe est équipée d'un verre trempé de 4,0 mm | |||||||
Boîte à lampe | Standard | |||||||
spécification | Éclairage ≥ 800Lux ;Puissance totale : 2016w | |||||||
Système de filtration | Filtre d'entrée d'air | Filtration primaire G3, filtrant la poussière de 10 μm au-dessus | ||||||
Filtre de plafond | Filtre F5 coton B à b-560g, peut filtrer la poussière de 5 μm au-dessus | |||||||
Filtre de retour d'air | Coton filtrant en fibre de verre | |||||||
Traitement des gaz d'échappement | Filtration au charbon actif | |||||||
Canal | Matériel | Le conduit d'air adopte δ = 0,8 la tôle galvanisée doit être pliée et fabriquée, et les deux extrémités doivent être équipées d'une connexion à bride de matrice | ||||||
Quantité | Tuyau droit : 5 sections, coude 90° : 1pc, coude 45° : 1pcs, registre de régulation manuel : 1pcs, l'entrée d'air est équipée d'un registre de régulation manuel ; | |||||||
Remarque | Tuyau d'alimentation en air avec tuyau d'isolation en laine de roche | |||||||
Système de chauffage | Type de chauffage | Machine à combustion + échangeur de chaleur | ||||||
Doublure de four d'échange de chaleur | L'acier inoxydable 1Gr18Ni9Ti (SUS304) est utilisé, δ = 1,5 mm, composé d'un tuyau en acier inoxydable à double couche d'échange de chaleur;Doublure de four agrandie et allongée | |||||||
Brûleur | Rl34 chauffage de la machine à brûler du riyalu italien, valeur calorifique de la machine à brûler : 340 000 kcal/h ; | |||||||
Inverser le registre | L'amortisseur pneumatique effectue la conversion de circulation interne et externe, | |||||||
Quantité | 1 jeu au total, pouvoir calorifique maximum : 5340000 kcal/h ; | |||||||
Cheminée | Equipé de 5 tubes droits et 2 coudes, δ= Fabrication de tôle galvanisée 0,8mm, | |||||||
Ascenseur 3D électrique (facultatif) | Hauteur de levage | 500-3500㎜ | Expansion latérale | 900-1200㎜ | ||||
Course longitudinale | 13000㎜ | Du pouvoir | 3KW/ensemble | |||||
Quantité | 2 pièces/ensemble (1 ensemble pour chaque côté), 1 ensemble au total | |||||||
Système de contrôle électrique | Matériel | Bouton de commande, les principaux composants sont de marque Schneider ; | ||||||
Système de contrôle | Le démarrage direct standard est adopté pour l'alimentation en air, et la normele système de contrôle de démarrage abaisseur est adopté pour l'échappement d'air | |||||||
Fonction | Peinture, montée en température peinture, peinture cuisson, éclairage, interrupteur d'arrêt d'urgence, alarme défaut, temps cumulé, limiteur de température, protection arrêt retard de cuisson peinture, surcharge moteur et protection contre les surintensités, verrouillage ventilateur et système de chauffage, etc. | |||||||
Spécification spéciale | ||||||||
Tension | 380V, 50HZ, 3P | Mtempérature maximale | 80℃ | |||||
Vitesse du vent | 0,44 m/s | Puissance totale nominale | 34KW | |||||
Couleur | Facultatif : blanc, bleu | |||||||
Les autres |
----------------------------------------FAQ--------- --------------------------------
Êtes-vous une entreprise commerciale ou un fabricant?
Nous sommes le fabricant avec une licence d'exportation. Nous avons deux usines à Guangzhou et à Jiangsu, en Chine.
Comment pouvons-nous coopérer?
Comment pouvons-nous coopérer?
1. Projet clé en main :
Notre société sera chargée de vous aider à faire la conception, la fabrication, l'installation de la ligne de production,
débogage et vos travaux de formation du personnel, nous vous fournirons également un service à guichet unique pour votre
approvisionnement des installations de production.
2. Fourniture d'équipement :
Notre société vous fournira non seulement les équipements, mais vous proposera également l'installation sur site
instruction et conseils aussi.
Qu'en est-il du service après-vente ?
1. Fournir un support technique et une mise à niveau de la ligne de production
2. Retour d'information dans les 12h après réception d'une notification d'erreur ou d'une exigence de service
3. Formation gratuite sur le manuel d'utilisation
4. Manuel en anglais convivial ou vidéo de fonctionnement pour l'utilisation et la maintenance de la machine.
5. Garantie d'un an.
