Lieu d'origine: | La Chine |
Nom de marque: | BZB |
Certification: | CE,TUV |
Numéro de modèle: | BZB-EX3 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | USD20000-50000 Per Unit |
Détails d'emballage: | Exportation Pacakge ou paquet en métal |
Délai de livraison: | 30-90 |
Conditions de paiement: | TTT ou LC |
Capacité d'approvisionnement: | 2000sets par an |
nom: | Cabine de jet d'industrie | Alimentation d'énergie: | 380V/50HZ/3Ph ou toute autre option |
---|---|---|---|
Utilisant l'énergie: | Option de diesel, de gaz, de vapeur, électrique ou autre | Porte principale: | Pliez le style ou le style de roulement électrique |
Moteur: | Marque chinoise ou marque d'importation | Sytem de contrôle: | Style de commutateur ou contrôle d'écran tactile de PLC |
Mur: | Sheld en métal, ENV, laine de roche d'unité centrale pour l'option | Couleur: | Blanc ou toute autre option |
Application: | Autobus/camion ou d'autres produits métalliques | Sources d'énergie: | l'eau, l'électricité, gaz |
Épaisseur de revêtement: | 10-50um | Dimension: | Comme exigent |
Surligner: | Cabine de pulvérisation industrielle à extraction murale,cabine de pulvérisation industrielle à porte pliante,cabine de pulvérisation industrielle à dessus ouvrant |

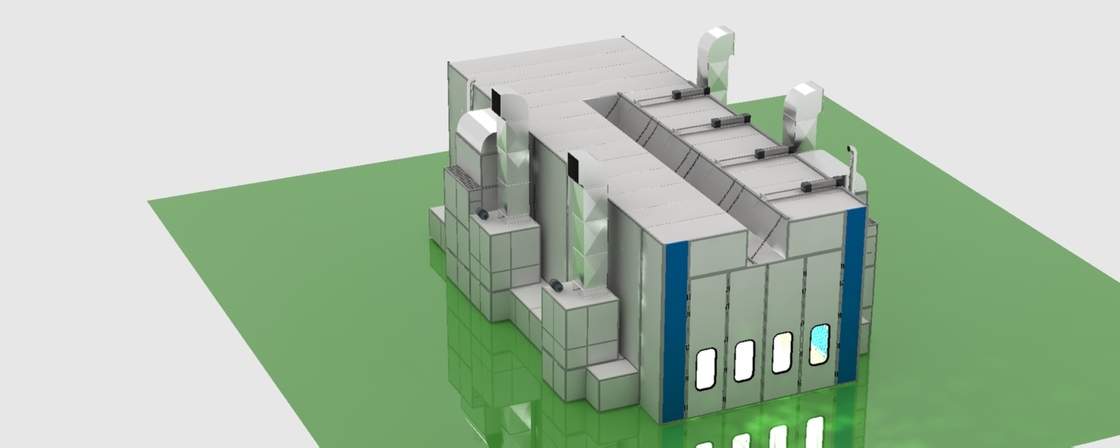

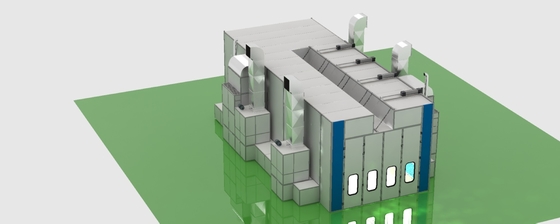

Cabine de jet industrielle d'extraction de mur de deux sdie ouvrant la porte se pliante supérieure
Configuration technique de la cabine de pulvérisation (BZB-FB-1500L) | ||||||||
Dimension | Dimension intérieure | 15000×5000×5000 (L×W×H) | ||||||
Dimension externe | 16896×5146×5800 (L×W×H) | |||||||
Pièce | Structure | Semi type de baisse, poutre composée en acier avec la structure de cadre en acier comme cadre et renforts en acier ; Le panneau mural est verticalement enfoncé. La chambre de pression statique est sur le dessus de la salle d'opération. Entre la chambre de pression statique et la salle d'opération, le filet, la plaque guide supérieure et le coton de haute qualité de filtre sont pavés. La taille de la chambre de pression statique : 800mm ; | ||||||
Panneau de mur | plaque d'acier épaisse de couleur des côtés δ=0.476mm de 70mm double, type de prise, largeur : 1150mm, matière d'agrégation : ENV ; | |||||||
Panneau de plafond | À une seule couche avec la chambre statique dans la plaque d'acier galvanisée de haute qualité avant de δ-0.8mm par le recourbement ; double face épais de 50mm sans chambre statique dans le δ= arrière de section fait de plaque d'acier de couleur de 0.476mm, type de prise, largeur : 1150mm, matière d'agrégation : ENV ; | |||||||
Ventilation | Échappement arrière de mur, plein type de baisse, approvisionnement supérieur et décharge inférieure ; | |||||||
Bordure | δ-1.2mm a galvanisé la plaque d'acier et traite par la pulvérisation de poudre ; | |||||||
Porte principale | Structure | Porte se pliante manuelle d'alliage d'aluminium avec 4 plaques d'acier de couleur du δ= 0.476mm de feuilles, d'intérieur et d'extérieur, 70mm épais, remplissage interne : Production de panneau mural d'ENV, équipée du voyant à niveau visible standard de verre trempé de porte, taille : 550 × 1150mm (× de W H) ; | ||||||
Type | Entrée et sortie latérales | |||||||
Quantité | Taille d'ouverture de porte : 4000 × 4650mm (× de W H), 1 groupe au total ; | |||||||
Porte de service | Structure | La structure de cadre d'alliage d'aluminium, le voyant à niveau visible de verre trempé et le dispositif de serrure de pression sont adoptés pour assurer la décompression en cas de pression positive d'intérieur excessive, regardant la taille de verre de fenêtre : × 1000 400× 5mm | ||||||
Quantité | Taille de feuille de porte : 800 × 2000mm (× de W H), quantité : 2 ensembles au total | |||||||
Armoire de retour d'air | Structure | Fait du profil et de la plaque d'acier, la bâche galvanisée par 0.8mm de tôle d'acier de δ= d'intérieur et d'extérieur, a rempli de matériel d'isolation de laine de roche au milieu, et a pulvérisé sur la surface ; | ||||||
Quantité | 1 PC au total | |||||||
Système d'alimentation en air | Cabinet | Le cadre est soudé avec la bâche galvanisée par 0.8mm de tôle d'acier de δ= de 50 matériaux de moulage, d'intérieur et d'extérieur, remplie de matériel d'isolation de laine de roche au milieu, et a pulvérisé sur la surface ; | ||||||
Fan | Fan centrifuge de série de YDW, modèle : YDW-5.6M, volume de l'air : pression du ³ de 20000m pleine/H. : 820pa, puissance : 7.5kw ; | |||||||
Entraînement du mode | Fan centrifuge de rotor externe | |||||||
Quantité | × 2 7,5 kilowatts par groupe, ensembles 1 en volume total et total d'alimentation en air : ³ de 40000m/h, | |||||||
Bruit | ≤85dB | |||||||
Dispositif d'échappement d'air | Cabinet | Le cadre est soudé avec la bâche galvanisée par 0.8mm de tôle d'acier de δ= de 50 matériaux de moulage, d'intérieur et d'extérieur, remplie de matériel d'isolation de laine de roche au milieu, et a pulvérisé sur la surface ; | ||||||
Fan | 4-82 fan centrifuge de série, modèle : 4-82-6.3E, volume de l'air : pression totale du ³ de 36037m/H. : 1076pa, | |||||||
Moteur | Puissance : 15kw, nombre de poteaux : 4 poteaux, | |||||||
Entraînement du mode | Commande de poulie | |||||||
Quantité | 15kw pour chaque groupe, 1 groupe en volume de l'air total et total d'échappement : ³ de 36037 m/h, | |||||||
Bruit | ≤85dB | |||||||
Système d'éclairage | Plafonnier | 18 groupes de × 4 morceaux de =72 du × 18 W, tube de morceaux de LED ; | ||||||
Type d'installation | ° 45 des deux côtés | |||||||
Lumière inférieure | 20 groupes de × 2 morceaux de =40 du × 18 W, tube de morceaux de LED ; | |||||||
Type d'installation | 10 groupes de mur gauche et 10 groupes de mur droit sont installés verticalement en haut et en bas alternativement, | |||||||
Verre | La lampe est équipée du verre trempé de 4.0mm | |||||||
Boîte de lampe | Norme | |||||||
Spécifications | ≥ 800Lux d'illumination ; Puissance totale : 2016w | |||||||
Système de filtration | Filtre de prise d'air | Filtration primaire de G3, filtrant la poussière de 10μm ci-dessus | ||||||
Filtre de plafond | Le coton du filtre F5 B à b-560g, peut filtrer la poussière de 5μm ci-dessus | |||||||
filtre d'Air-retour | Coton de filtre de fibre de verre | |||||||
Traitement de gaz d'échappement | Filtration de charbon actif | |||||||
Conduit | Matériel | Le conduit d'air adopte le δ= 0,8 que la feuille galvanisée sera pliée et fabriquée, et les deux extrémités seront équipées de la connexion de bride de matrice | ||||||
Quantité | Tuyau droit : 5 sections, coude de 90° : 1pc, coude de 45 ° : 1pcs, amortisseur de réglementation manuel : 1pcs, entrée d'air est équipé de l'amortisseur de réglementation manuel ; | |||||||
Remarque | Tuyau d'alimentation en air avec le tuyau d'isolation de laine de roche | |||||||
Système de chauffage | Type de chauffage | Machine de carburant + échangeur de chaleur brûlants | ||||||
Revêtement de four d'échange thermique | l'acier inoxydable 1Gr18Ni9Ti (SUS304) est employé, le δ= 1.5mm, fait de tuyau d'acier inoxydable d'échange thermique de double-couche ; Revêtement agrandi et rallongé de four | |||||||
Brûleur | Chauffage brûlant de machine de carburant italien du riyalu Rl34, valeur calorifique de machine brûlante : 340000 kcal/h ; | |||||||
Changement au-dessus d'amortisseur | L'amortisseur pneumatique exécute la conversion interne et externe de circulation, | |||||||
Quantité | 1 réglé en valeur calorifique totale et maximum : 5340000 kcal/h ; | |||||||
Cheminée | Équipé de 5 tuyaux droits et de 2 coudes, fabrication de δ= de feuille galvanisée par 0.8mm, | |||||||
Ascenseur 3D électrique (facultatif) | Taille de levage | 500-3500㎜ | Expansion latérale | 900-1200㎜ | ||||
Course longitudinale | 13000㎜ | Puissance | 3KW/set | |||||
Quantité | 2 PCs/ensemble (1 réglé pour chaque côté), 1 réglé au total |
Une partie de notre projet.
----------------------------------------FAQ-----------------------------------------
Est-vous la société commerciale ou le fabricant ?
Nous sommes le fabricant avec le liscence d'exportation. Nous avons l'usine deux dans Guangzhou et dans Jiangsu, Chine.
Comment pouvons-nous coopération ?
Comment pouvons-nous coopération ?
1. projet principal de tour :
Notre société sera responsable pour vous aider à faire la chaîne de production desing, fabrication, installation,
élimination des imperfections et vos travaux trainging de personnel, également nous te fournirons le service sur un seul point de vente pour le votre
fourniture d'installations productives.
2. offre d'équipement :
Notre société te fournira non seulement les équipements, mais également t'offrira l'installation sur place
instruction et conseils aussi bien.
Que diriez-vous service après-vente ?
1. fournissez la chaîne hausse de support technique et de production
2. le withini 12h de retour après reçoivent l'avis de défaut ou la condition de service
3. formation libre sur le manuel d'utilisation
4. manuel anglais convivial ou vidéo d'opération pour la machine utilisant et le maintanence.
5. Un an Gruantee.
